一、概述

由于中压电网（3～66kV）的一些特殊性，常规避雷器对各类操作过电压不敏感，起不到?；ぷ饔?/span>。组合式过电压保护器是解决这一难题而生产的产品。该类产品采用四星型接法，设置公共中性点，不但可以降低相间过电压，而且相对地保护水平也有质的提高，起到了对真空开关操作过电压的限制。本公司产品为复合绝缘式，结构小巧紧凑、整体全封闭成型；选用金属氧化物阀片，工作特性高、安全方便；特别适合与KYN、XGN、GBC、JYN、GZS等不同型号的中压成套开关柜配合使用，或直接安装在小型箱式变电站内。

 二、用途及执行标准

 本产品使用于交流中压3～66kV电力系统，用于防止主要由真空开关产生的操作过电压对电力设备的损害，同时兼有防雷功能。

我公司产品技术标准，主要参考GB11032-2000《交流无间隙金属氧化物避雷器》、JB/T9672-2005《有串联间隙金属氧化物避雷器》、DL/T620-1997《交流电气装置的过电压?；ず途蹬渲谩?/span>、JB/T10496-2005《三相组合式无间隙金属氧化物避雷器》等上述标准生产过电压?；て鞑?/span>。

主要用于电厂和工厂用电系统，?；け溲蛊骺亍⒛赶摺⒌缍?、发电机、线路、电容器组等电器设备，限制雷电过电压和操作过电压，对电器设备起到可靠的?；ぷ饔?/span>。

三、结构特点和安装尺寸

  本产品结构采用四星形接法，过电压?；て鳎?、Ｂ、Ｃ、Ｄ分别采高压电缆引线，大大缩小了相间距离。由于采用对称结构，其中任意三个可分别接Ａ、Ｂ、Ｃ三相，另一相接地。

产品下端有接地线，其余三相分别接被保护电气设备的Ａ、Ｂ、Ｃ即可。

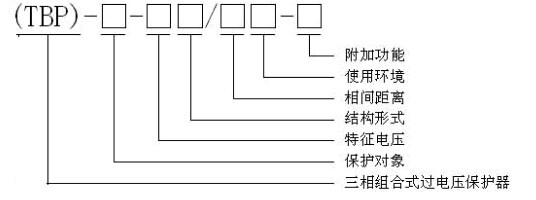

四、型号说明

?；ざ韵螅篈 — 电机型   B － 电站型（并通用于常规配电领域）   C — 电容型

特征电压：有间隙产品为额定电压，包括3.8、7.6、12.7、42

          无间隙产品为系统电压，包括3、 3.15*、6、6.3*、10、10.5*、35*

         （其中带*的为电机型）

结构型式： F — 复合外套整体密封间隙，不标表示不带间隙

Ⅰ— 正方型底座  Ⅱ — 长方型底座（或不特别标明）    T — T型底座

相间距离：包括85、131、150、200、310、630等

使用地点：N — 仅用于柜内             IN — 户内使用

          W1— 户内用，带电缆         W2 — 户外用，不带电缆

          GY— 仅用于高海拔地区

附加功能：J — 带计数器               IM — 带智能监测仪

五、订货须知

 订货时请按标准写清型号，如有特殊要求，请在订货合同中详细提出。

如需详细产品资料请咨询伊诺尔电气客服0312-3265117  3265137
