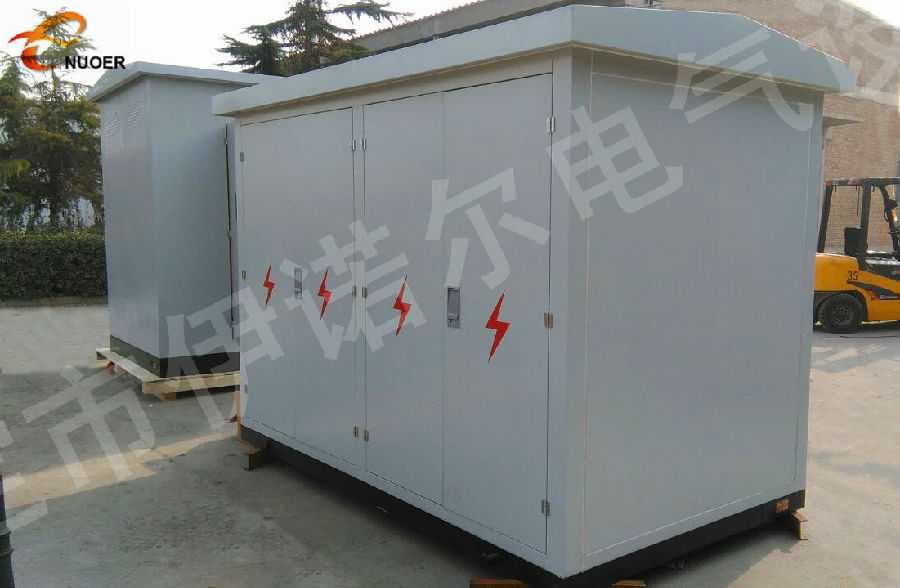

35KV接地变兼站用变接地电阻成套装置

所属分类：ENR-中性点接地保护设备
浏览次数：10308次
发布日期：2015-06-28 17:00:45

详情介绍

35KV接地变兼站用变接地电阻成套装置即35KV小电阻接地成套装置，就是我们平时说的中性点接地电阻柜，安装在变压器中性点或者发电机中性点和地之间，当接地电流大于等于3A的话，中性点是一般是要加装电阻柜的，以起到对主变或者发电机的保护作用。电阻柜属于非标的产品，它的参数是根据其保护设备的参数而定的，再因为其现场的多样复杂性，所以每一个接地电阻柜的方案都必须是精心设计的，这就要求电阻柜生产厂家技术人员的实力。
中性点接地电阻柜是成套接地设备，其中也包括接地变压器、电阻器、智能控制装置、隔离开关在内，通常情况下我们可以将其安装于发电厂厂用电系统、变电所供电系统、工矿企业配电系统中，实现这些电网采用中性点接地电阻柜的系统运行方式。相比较而言中性点接地电阻器还是比较适用于系统中性点采用小电阻或中电阻接地的场合。具有一定的针对性能，当我们对其设备的使用过程中出现故障时，需要将其立即跳闸切除故障线路过的解决。

ENR-BNR-35KV接地变及小电阻成套装置适用电压:0.4KV~35KV;允许通流:5A~5000A;标称电阻:0.1Ω~1500Ω;允许通流时间:10S,30S,60S,2H持续运行。电阻元件模块化。通过串并联可任意组合,满足不同电流、电压、阻值的需要。可根据用户要求,在柜体上加装32位单片机的智能控制器,可以用于监测中性点不平衡电流、电阻片、电阻柜的温度。可记录单相接地故障时电流大小,接地时间、电阻片、电阻柜的温度变化及接地动作次数,并预留通迅接口,可将检测记录的信息传递至主控室。
ENR-BNR-35KV接地变及小电阻成套装置采用不锈钢、镍铬合金或铁铝铬钛合金制作。阻值稳定:确保了保护的灵敏度。在高温下能保持良好的抗氧化性能,能适用于污染严重的环境。高温下拥有良好的韧性,不变质,不易断裂,使用寿命长。抗拉强度高,能有效抵制电动力的作用。熔点高达1500℃,短时允许温升为760℃,持续允许温升385℃。合理的散热结构,电阻元件采用栅格结构,具有冷却气流通道,避免了局部高温点与易灼烧点。
